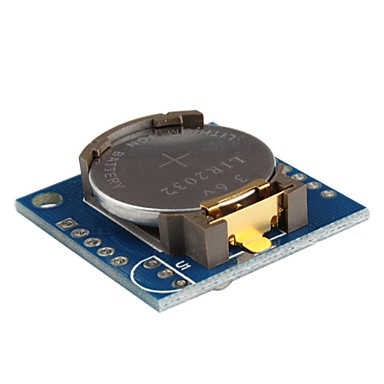

Real Time Clock RTC DS1307

Este Real Time Clock (RTC) é um relógio de tempo real com calendário completo e mais de 56 bytes de SRAM, sendo capaz de fornecer informações como segundo, minutos, dia, data, mês e ano.

Em sua placa há um circuito que detecta falhas de energia, acionando assim automaticamente a bateria para evitar perda de dados.

Endereço e informações são transferidas via protocolo I2C.

Correções como meses com menos de 31 dias e anos bissextos são feitas automaticamente.

Este RTC opera tanto no formato 12horas como 24horas.

Especificações:

Chip: DS1307 (datasheet)
Computa segundos, minutos, horas, dias da semana, dias do mês, meses e anos (de 2000 a 2099).
56 bytes de SRAM que podem ser usadas como RAM extendida do microcontrolador.
Interface I2C - 2 fios.
Circuito de detecção de falha de energia.
Consome menos de 500nA no modo bateria com oscilador em funcionamento. MODELO:CR2032
Faixa de temperatura: -40°C a +85°C.
