Painel no interruptor do rack ao montar o modelo de pistão montado no painel com parafusos laterais, tenha cuidado com o ângulo e a velocidade do cão. Ângulo excessivo do cão ou velocidade de operação pode danificar o micro interruptor.
O Micro Switch pode ser montado em painel, desde que a porca de acionamento sextavada esteja com torque de 2,94 a 4,9 N ·
Ao usar o pistão para montagem em painel, o modelo é instalado com parafusos na superfície lateral, tenha cuidado para não aplicar grandes choque Golpear mais de 100G pode danificar o Micro Switch.
Quando usado para montagem em painel, o modelo é instalado com parafusos na superfície lateral, remova as porcas sextavadas do atuador.
Solicitando informações da Série Z-15G Micro Switch:
Z-_ _ _ _ _
12 3 4 5
1. Z-15g Microinterruptor
01: 0.1 (para microcarga) Z-15g Microinterruptor
15: 15 Microinterruptor Z-15g
2. Z-15g Microintervalo entre contatos
H2: 0,15 ( sensibilidade muito alta) Z-15g Microinterruptor
H: 0,25 mm (micro-carga de alta sensibilidade) Z-15g Microinterruptor
G: 0,5 mm (padrão) Z-15g Microinterruptor
E: 1,8 mm (alta capacidade) Microinterruptor Z-15g
3. Z- 15g Micro-interruptor no drive
: Pistão de contato Z-15g Micro-interruptor
S: Pistão de mola fina Z-15g Micro-interruptor
D: Pistão de mola curta Z-15g Microinterruptor
K: Mola do êmbolo (OD médio) Z-15g Microinterruptor
K3: Mola do êmbolo (alta OP) Z-15g Microinterruptor
Q3: Montagem do painel do êmbolo (baixo OP) Interruptor Z-15g
Pergunta: Montagem do painel do êmbolo (OP médio) Z-15g Microinterruptor
Q8: para montagem no painel do
atuador (alta tensão) Z-15g Microinterruptor Q22: para montagem em um atuador de rolos Painel Z-15g
Microinterruptor Q21: para montagem em um cilindro cruzado Z-15g Microinterruptor
L: molas (máximo) Z-15g Micro
L2: rolo de mola Z-15g Switch Micro
W21: Curto dobradiça alavanca Z-15g ikropereklyuchatel
W: alavanca de dobradiça (mínima) do microinterruptor Z-15g
W3: Alavanca de loop (meio) Z-15g Microinterruptor
W32: Alavanca de loop (máximo) Z-15g Microinterruptor
W4: Alavanca da alavanca de baixa potência Z-15g Microinterruptor
W44: Alavanca de laços longos Z-15g Microinterruptor
W78: Alavanca de cabo de baixa potência (MÍNIMO ) Z-15g Micro interruptor
W52: Alavanca do circuito do fio de baixa potência (máximo) Z-15g
Microinterruptor W22: Alavanca do articulado curto com rolo Z-15g Microinterruptor
W2: Alavanca da dobradiça com rolo Z-15g
Microinterruptor W25: Alavanca do loop com rolo (rolo grande) Z-15g Microswitch
W49: Alavanca de roletes transversal articulada curta Z -15g Micro-interruptor
W54: Alavanca cruzada da dobradiça com o microinterruptor do rolo Z-15g
W2277: Alavanca de rolo unidirecional de laço curto (Mínimo) Microinterruptor Z-15g
4. Grau de micro -chaves Z-15G
Sem proteção : Uso geral, micro interruptor
55: micro-interruptor a prova de
gotejamento A55: micro-interruptor à prova de gotejamento (incluindo terminais)
5. Z- 15g Microinterruptor
Sem terminais : microinterruptor do terminal de solda

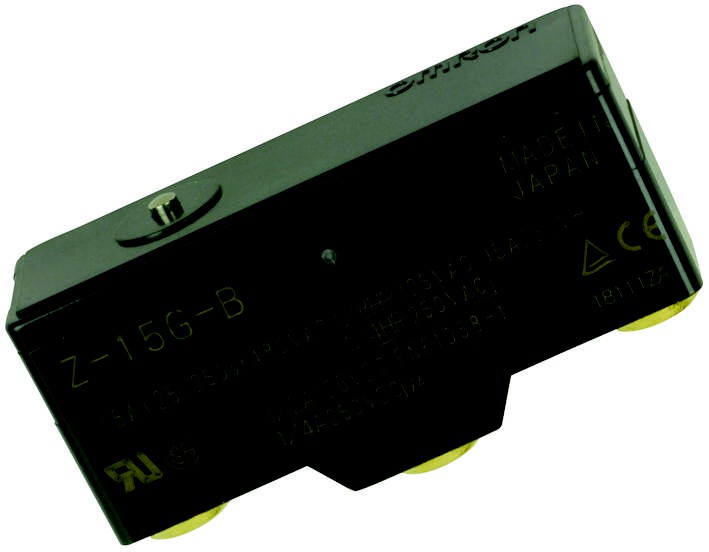

B: terminais de parafuso (com arruela dentada) microinterruptor
B5V: terminais de parafuso com tampa (somente para Z-15G @ A55) microinterruptor
Terminais de parafuso de modelos para fins gerais (SPDT) da série Z-15G Micro Switch :
Três, terminal de microinterruptor M4 × 5.5 parafusos (com arruela dentada)
